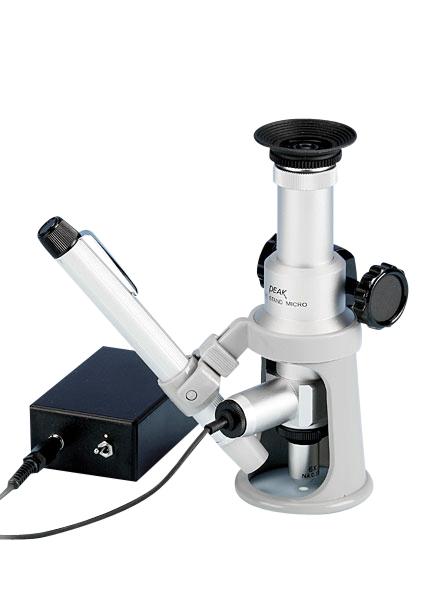

Die Mikroskope der Serie 2054-CIL sind mit einer koaxialen sowie seitlichen Beleuchtung ausgestattet. Oberflächenstrukturen besonders auf verchromten, spiegelnden Flächen können oft mit einer seitlichen Leuchte nicht einwandfrei identifiziert werden. Nur der Lichtaustritt direkt durch das Objektiv macht eine Inspektion erst möglich. Das 2054-CIL mit Standardfuß ist ab 40-facher Vergrößerung lieferbar. Die zusätzliche seitliche Beleuchtung ermöglicht beispielsweise die Prüfung und Messung von Rasterpunkten auf Drucken. Die im Lieferumfang enthaltene Batteriebox enthält zwei 1,5 Volt Mignon Batterien und verfügt über einen Potentiometer zur Einstellung der Lichtintensität.
Das optische System ist identisch mit den Standmikroskopen der Serie 2034 und 2054. Der Standfuss ist aus Aluminium.
- Das Mikroskop Serie 2054 unterscheidet sich von der Serie 2034 durch seinen Aluminiumstandfuss sowie die veränderte Fokussierung. Die Fokussierung erfolgt durch das axiale Verfahren des Tubus mittels Zahnstangenantrieb.
- unkomplizierte Handhabung - einfach das Mikroskop auf das Messfeld aufsetzen, fokussieren - fertig.
- Fokussierung erfolgt durch das koaxiale Verdrehen des Tubus.
- Das optische System besteht aus einem Objektiv und einer Augenmuschel. Da alle Linsen beschichtet sind, können scharfe und kontrastreiche Bilder erzielt werden.
- Das Okular verfügt über eine 10fache Vergrößerung und die Brennebene ist mit einer Skala ausgestattet.
- Durch Drehen eines Einstellringes kann die Skala je nach Dioptr. des Betrachters eingestellt werden.
- Darstellung im Okular ist spiegelverkehrt.
Brennebene befindet sich im Linsensystem, damit ist die Staubverschmutzung der Skala ausgeschlossen (Huygens-Okular).
Es sind sieben Arten von Objektiven erhältlich: 2x, 4x, 6x, 10x, 15x, 20x und 30x. Die zur jeweiligen Vergrößerung (Objektiv) zugehörigen Okulare mit integrierten Messskalen lassen sich einfach durch Herausziehen auswechseln. Sollen zusätzliche Objektive nur zur visuellen Kontrolle eingesetzt werden, benötigen Sie keine weiteren Okulare.
Die seitliche Beleuchtung ermöglicht Messungen auf dunklen Oberflächen oder in abgedunkelten Räumen. Für den Betrieb sind zwei 1,5-Volt-Mignon-Batterien erforderlich (nicht im Lieferumfang entha
Geliefert wird das Mikroskop in einer gepolsterten Transportbox. Sie bietet für weitere vier Objektive, die als Zubehör lieferbar sind, sicheren Transportraum.
Im
Lieferumfang enthalten: ein
Transportbox, Standardskala, seitliche Beleuchtung sowie koaxiale Beleuchtung mit Batteriekasten
Optional Wechselobjektiv (Bestellung unter Zubehör Peak):
Die Objektive sind schraubbar, der Wechsel ist damit sehr einfach vorzunehmen. - In den serienmäßigen Transportboxen befinden sich bereits vier Vertiefungen für den sicheren Transport der Wechseloptiken.
Optional Wechselokulare mit Millimeter-Teilung (Bestellung unter Zubehör Peak):
Alle Okulare haben eine 10-fache Vergrösserung. Die eingebaute Skalierung ist in Abhängigkeit zum passenden Objektiv gerechnet.
Optional Stativ
Für einen sicheren Stand auf Walzen oder gewölbten Oberflächen kann das Mikroskop 2054-CIL mit dem Sonderstativ MST kombiniert werden
Die Mikroskope der Serie PK2054 mit ihren jeweiligen Vergrößerungen und Parameter:
| Vergrößerung |
40x |
60x |
100x |
150x |
200x |
300x |
| Sichtfeld |
3,6 mm |
2,4 mm |
1,45 mm |
0,96 mm |
0,72 mm |
0,48 mm |
| Messlänge |
3 mm |
2 mm |
1,2 mm |
0,9 mm |
0,6 mm |
0,4 mm |

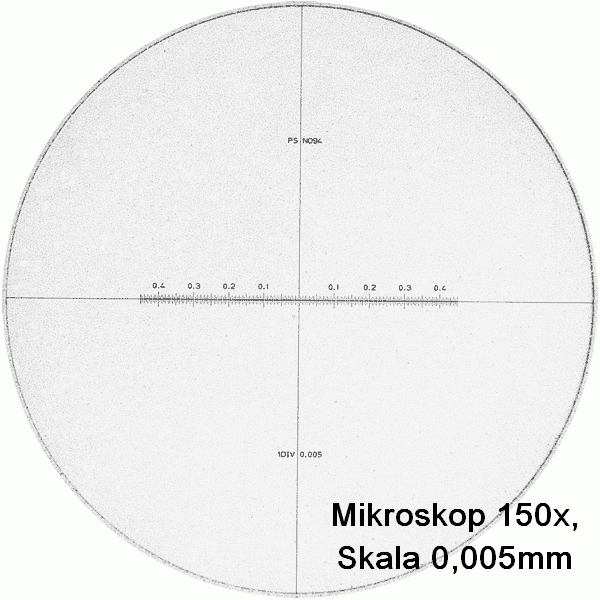

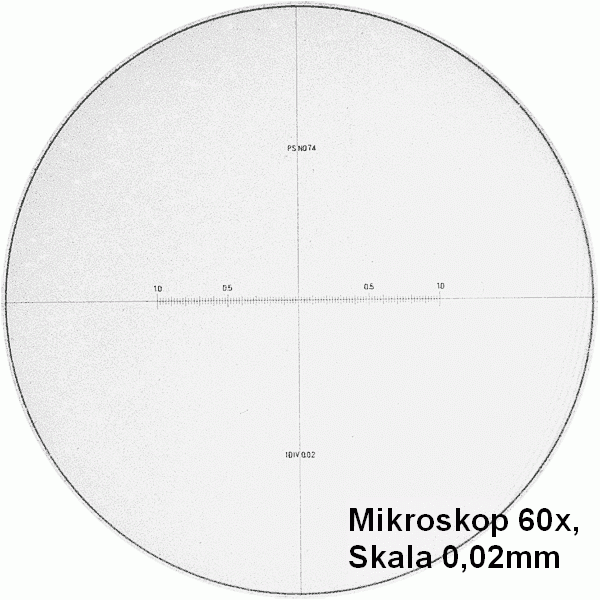

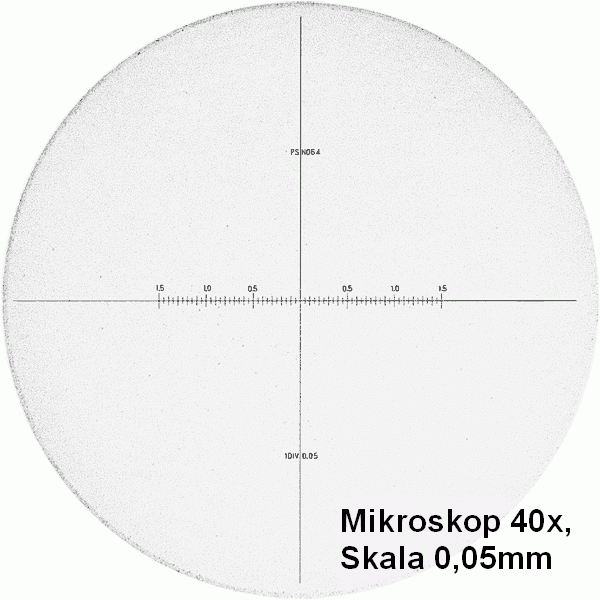

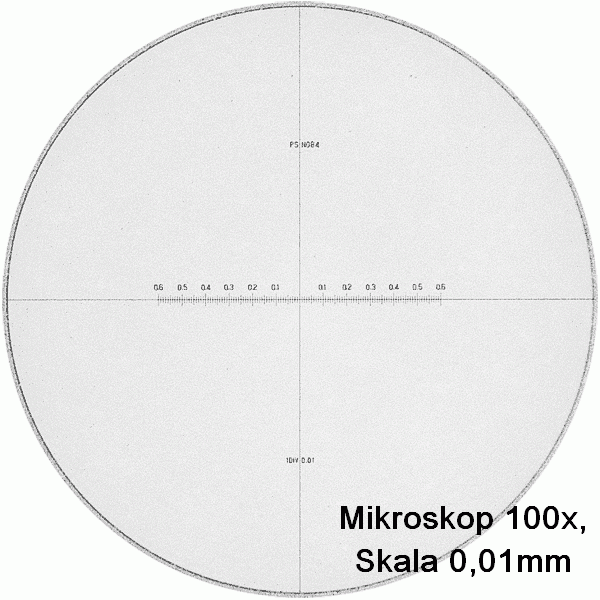

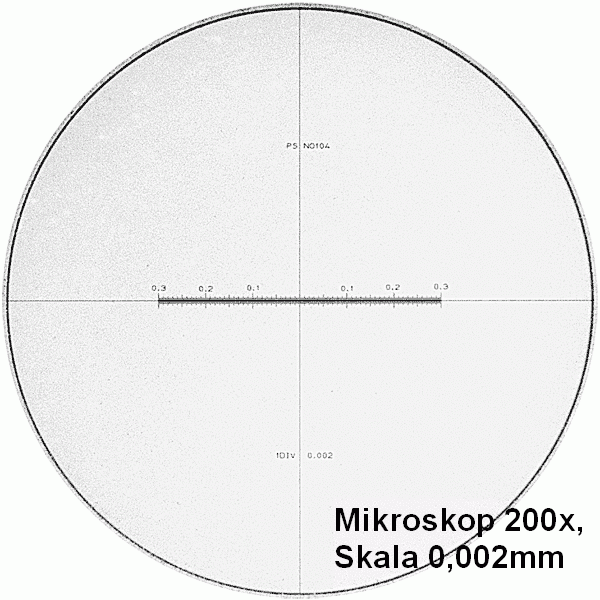

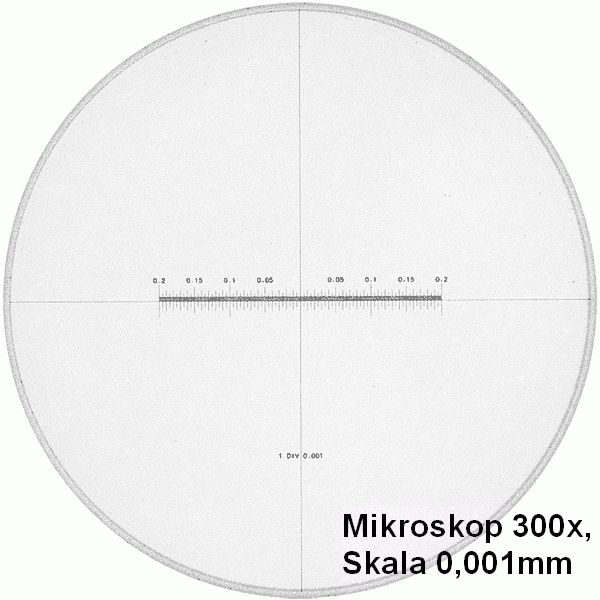

| Skala |
0,05 mm |
0,02 mm |
0,01 mm |
0,005 mm |
0,002 mm |
0,001 mm |
| Arbeitsabstand |
18,7 mm |
10,8 mm |
5,7 mm |
9,2 mm |
6,7 mm |
4 mm |
| numerische Aperatur |
0,12 |
0,15 |
0,19 |
0,24 |
0,35 |
0,4 |
| Brennweite |
22 mm |
16,5 mm |
10,7 mm |
7,3 mm |
5,7 mm |
3,9 mm |
| Gewicht |
270g |
270g |
270g |
270g |
270g |
270g |
| Maße |
63 x 172mm |
63 x 172mm |
63 x 172mm |
63 x 172mm |
63 x 172mm |
63 x 172mm |
| Okular |
10-fach |
10-fach |
10-fach |
10-fach |
10-fach |
10-fach |
| Objektiv |
4-fach |
6-fach |
10-fach |
15-fach |
20-fach |
30-fach |
